在磁共振掃描中，我們的相位編碼通常設置在人體的短軸方向，為什么設置在短軸方向，因為相位編碼在短軸方向上可以減少掃描時間，即使用部分FOV技術；

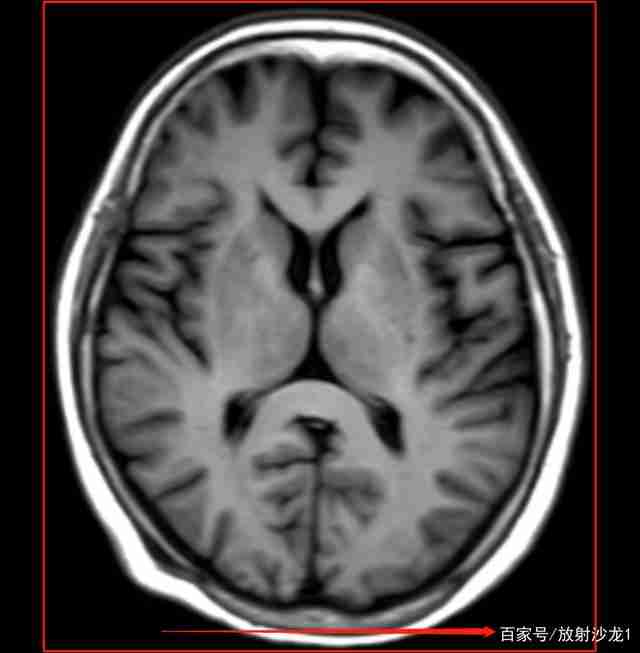

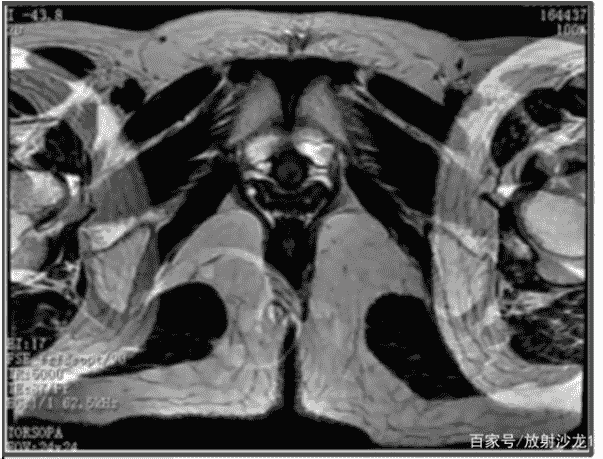

【圖中左右方向為相位編碼方向且使用矩形FOV】

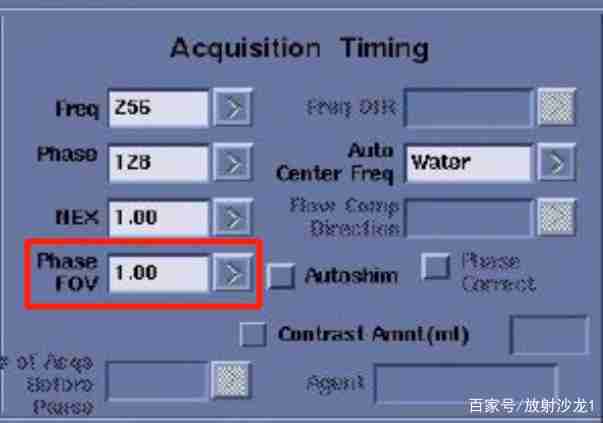

【使用矩形FOV的目的是為了減少掃描時間，減少相位方向的矩陣也是為了減少掃描時間】

相位編碼在短軸方向上還可以減少卷褶偽影，因為卷褶偽影最簡單的理解就是選擇的FOV沒有把組織保全，如果選擇在長軸就容易出現卷褶偽影；

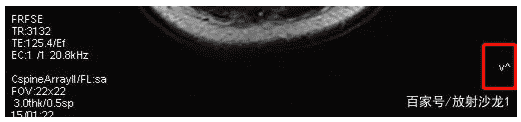

【紅框表示頻率編碼方向為前后，此選項可以甄別頻率或者相位編碼方向的選擇是否正確】

所以說磁共振掃描時，我們把短軸方向設置為相位編碼方向時好處多多，那我們是不是在脊柱矢狀位掃描過程中也可以這樣設置呢？大家感興趣可以自己試一下。

在這里大家也可以在自己的設備上掃脊柱時做個測試，相位編碼設置前后方向，頻率編碼方向設置上下方向，然后再掃描相位編碼設置上下方向，頻率編碼方向設置前后方向。

因為腦脊液是流動的，在上下方向，需要加流動補償技術，可以繼續測試不同相位編碼方向加流動補償的圖像效果。在前面看了北醫三院趙強老師的視頻之后，有老師留言說流動補償技術還是不太理解，下面為流動補償技術內容，內容來源于楊老師的磁共振成像技術指南。

什么是流動補償技術

流動補償（flow compensation ，FC）也叫梯度力矩消除（GMN），是利用特殊設計的梯度場組合來減少或消除流動偽影的技術，在層面或頻率方向上施加一個對稱的雙極梯度，即FC梯度，使勻速運動導致的失去相位重聚，以此用來消除慢速流動的血液及腦脊液引起的流動偽影。注意:只對慢速流動的物質起作用。

流動補償技術的作用：使勻速運動而發生失相位的質子相位重聚，由此消除CSF和慢速流動的血流引起的運動偽影。不適用于加速和快速流動引起的運動偽影，如心臟、腹部成像中大血管的影響。

流動偽影的產生：以SE為例，90度脈沖激發后，到TE時刻，180度聚焦脈沖前后的讀出梯度場也是對稱的，作用面積正好相互抵消，對于靜止組織來說沒有積累起來的相位偏移。但是對于沿著讀出梯度場方向移動的組織（如流動的血液、腦脊液）等，情況則不同。由于在180度聚焦脈沖前后流動的質子所處的位置發生了變化，積累起來的相位偏移在TE時刻不能完全糾正，因此出現相位錯誤，這樣在傅里葉轉換時就會把這種相位偏移錯誤的當成相位編碼方向上的位置信息，流體的信號就會出現在相位編碼方向的錯誤位置上，成為流動偽影。

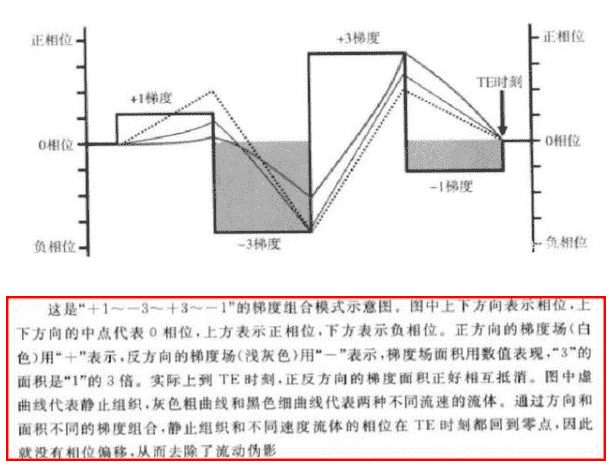

流動補償的原理：流動帶來的相位錯誤可以通過梯度場的特殊設計得以糾正。FC技術的梯度組合模式有很多種。常見的有“+1~—1”、“+1~—2~+1”、“+1~—3~+3~—1” 通過多次不同面積的正、反向梯度場的變換，各種速度流體的相位偏移最終都能接近于零，從而消除流動偽影。

流動補償的臨床應用：FC技術能夠減少或消除的主要是沿著施加了FC梯度場方向上的流動液體造成偽影。在SE和GRE中，選擇FC后，FC梯度場施加于層面選擇、頻率編碼、相位編碼三個方向上；而在FSE序列中，FC一般僅能在層面選擇和頻率編碼這兩個方向中選擇一個方向施加。臨床上，應該把FC方向設置為流體流動的方向，流動補償才會起作用。另外，FC對于消除層面內流體引起的流動偽影效果較好，而消除垂直于層面的流體造成的流動偽影效果不甚理想。（1）在肝臟成像時， 在T1圖像上可以鑒別病灶（較暗）和血栓（亮）；（2）減少流動失相位造成的信號丟失，提高MRA的質量；（3）減少腦脊液流動偽影，在顱腦，脊柱成像時提高T2上腦脊液的信號；（4）減少血管流動偽影，特別是增強掃描時作用更為明顯，例如在肝臟成像中減小血管搏動偽影。需要指出的是在施加了FC技術后，如SE序列和GRE所能采用的最短TE會不同程度延長，掃描層數也會減少，從而影響采集速度。因此在超快速的梯度回波序列中如Balance-SSFP、CE-MRA中一般不采用FC技術。當在脊柱成像中，頻率編碼方向和流動補償方向均設置在前后方向上時，會在上下方向上圖像的兩端產生模糊，缺失偽影（產生Maxwell偽影）；多回波掃描時，使用FC后只能進行雙回波成像。

設置方法：

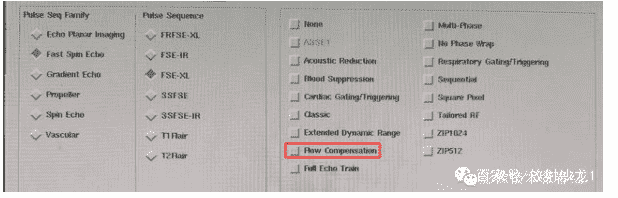

GE：參數調整界面“imaging options ”中選擇FC技術

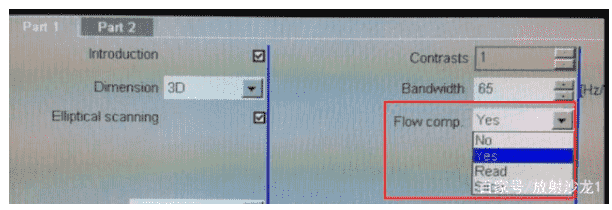

西門子：在“Sequence” 卡中選擇FC技術，可選擇設置的方向

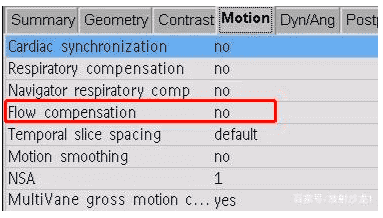

飛利浦：在“Motion”卡中 選擇FC項選擇“Yes”

在脊柱磁共振掃描中，相位編碼應該設置在上下方向，頻率編碼在前后方向，流動補償技術施加在層面選擇方向。

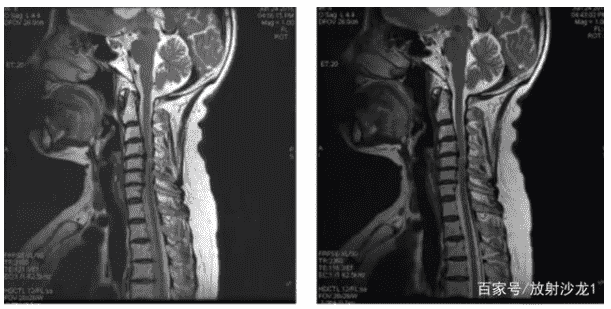

【當相位編碼為上下方向時會產生化學位移偽影，壓脂時此偽影消失】
