1月28日，美國專利商標局發布了一份來自蘋果的專利申請，涉及頭戴式設備，更具體地說，涉及用于頭戴式設備光學組件的對齊機制，如眼鏡。

用戶可以佩戴頭戴式設備，以在用戶的視野內顯示視覺信息。頭戴式設備可以用作虛擬現實(VR)系統、增強現實(AR)系統和/或混合現實(MR)系統。用戶可以觀察由頭戴式設備提供的輸出，例如在顯示器上提供的視覺信息。所述顯示器可選擇性地允許用戶觀察所述頭戴式設備外部的環境。頭戴式設備提供的其他輸出可以包括音頻輸出和/或觸覺反饋。用戶可通過提供輸入以供所述頭戴式設備的一個或多個組件進行處理，進一步與所述頭戴式設備進行交互。例如，當設備戴在用戶頭上時，用戶可以提供觸覺輸入、語音命令和其他輸入。

蘋果的發明涵蓋了頭戴式設備，如智能眼鏡、頭戴式顯示器、頭戴式耳機、護目鏡、平視顯示器等，可以執行一系列的功能，這取決于可穿戴設備制造時所包含的組件(如傳感器、電路和其他硬件)。它可以在頭戴式設備的組件處于對齊狀態，以提供所期望的光學特性，包括顯示元件視覺特征的正確對齊輸出。

頭戴式設備的顯示元件的正確操作可以基于正確的對準。例如，其中光投射顯示元件被配置為將光投射到波導上，顯示元件和波導的相對對準達到最佳性能。組件的不對準會導致顯示元件輸出的視覺特征被投影到波導上所需位置以外的位置。

在組裝頭戴式設備期間，可以將顯示元件相對于所述波導進行排列，以實現最佳對準。每個組件都可以有不同的制造公差，從而產生一系列不同的對齊可能性。考慮到這樣一個可能的不對準范圍，在頭戴式設備內組裝期間和/或組裝后，能夠相對地對準組件是可取的。

校準機構可以集成到頭戴式設備本身。一種光投射顯示元件可以根據在頭戴式設備(例如，在手臂內)內的斜坡構件的移動，來調整光投射顯示元件相對于其投射光到其上的波導的方向。

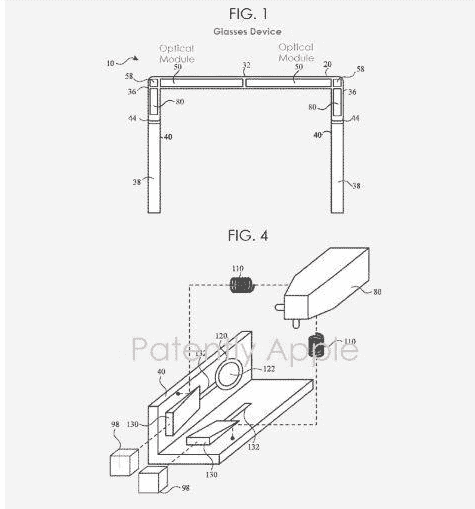

蘋果的專利圖1展示了一種頭戴式設備的視角，如智能眼鏡；圖4，顯示元件80以支持顯示元件80的位置并允許可調方向的方式耦合到頭戴式設備的臂40。

蘋果這專利申請號20210026147。考慮到這是一項專利申請，目前還不清楚這種產品何時上市。

此外，1月28日還發布了涉及該技術的第二項專利，編號為20210026139。該系統的第三個專利編號為20210026146，其中一些專利數據如下圖所示。

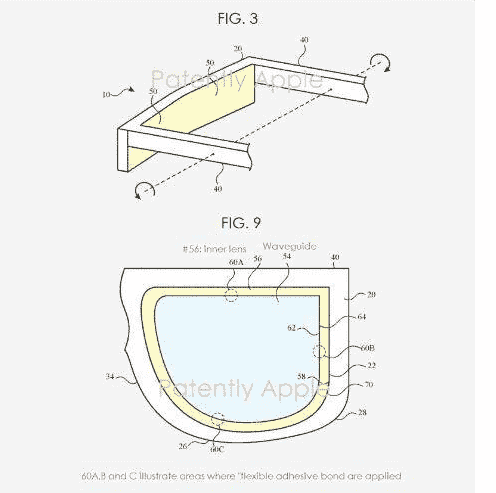

蘋果的專利圖3展示了頭戴式設備的另一個視角；圖9，波導54可以在受較小或無負載的離散位置上選擇性地粘結到相應的透鏡(例如內透鏡56)。

如蘋果的專利圖3所示，扭矩可以應用于頭戴式設備(#10)，例如在一個或兩個臂(#40)和圍繞通過一個或兩個臂延伸的軸。當頭戴式設備從用戶頭部的一邊先從另一邊移除時，就會發生這種扭矩。施加到一個或多個手臂的扭矩可以以某種方式轉移到框架(#20)，相對于所述框架支持的一個或多個光模塊(#50)扭轉所述框架。
