中視典VR展廳方案
中視典數字科技有限公司
2020年6月6日
VR展廳介紹

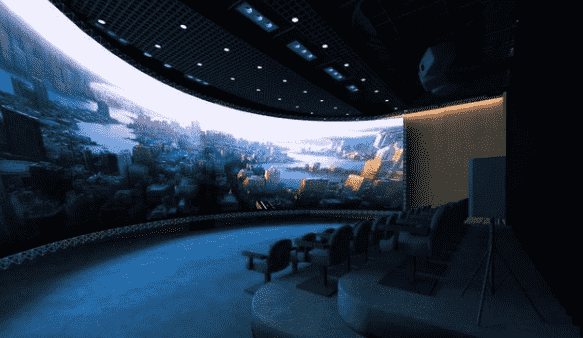

VR展廳示意圖
VR展廳是指以多媒體和虛擬現實技術作為展示技術，利用最新硬件科技，結合數字創意內容，以各類新穎技術展現吸引參觀者，實現人機交互方式的展廳形式。
VR展廳是集各種多媒體展覽展示系統為一體的綜合展示平臺，包括數字沙盤、大屏顯示、環幕/弧幕/球幕影廳、迎賓地幕、互動展臺、觸摸互動、觸摸互動墻，投影互動觸摸墻，信息一體機，多媒體顯示、智能播控等各種多媒體展示系統。
由于融入了各種高新科技多媒體與虛擬現實人機交互技術，結合聲、光、電效果讓展廳極具內涵和吸引力，通過對視頻、聲音、動畫等媒體的組合應用，深度挖掘展覽陳列對象所蘊含的背景、意義，帶給觀眾高科技的視覺震撼，從而大大提升品牌影響力和展示效果。
展廳結構示意圖
VR展廳主要由多通道環幕投影系統、環幕幕布、音響系統、總控系統以及其他附屬設備構成。
二、核心硬件介紹
1、多通道環幕投影系統
1.1 結構原理圖

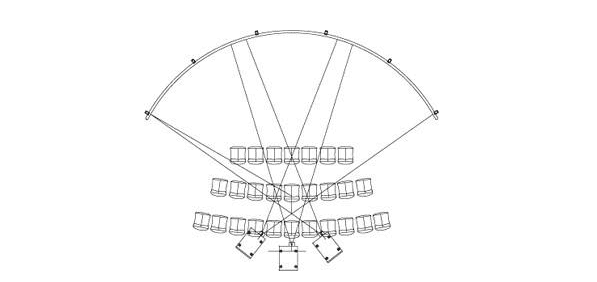

環幕結構原理圖
1.2 介紹
多通道環幕（立體）投影系統是指采用多臺投影機組合而成的多通道大屏幕展示系統，它比普通的標準投影系統具備更大的顯示尺寸、更寬的視野、更多的顯示內容、更高的顯示分辨率，以及更具沖擊力和沉浸感的視覺效果。該系統可以應用于虛擬展示、體驗教學、視頻播放、電影播放等。多通道環幕（立體）投影系統由于其技術含量高，以前一般用于虛擬仿真、系統控制和科學研究，近來開始向科博館、展覽展示、工業設計、教育培訓、會議中心等專業領域發展。其中，院校和科博館是該技術的最大應用場所。這種全新的視覺展示技術更能彰顯多媒體展館、科博館的先進性和創新性，在今后多年內不會被淘汰。
2、環幕幕布

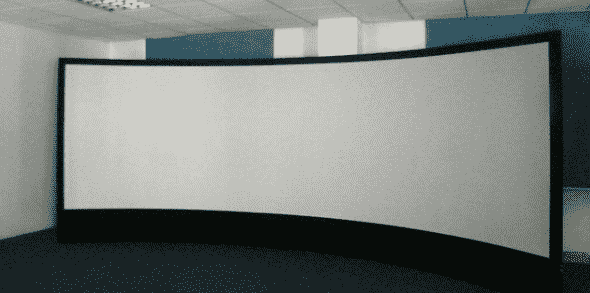

金屬環幕幕布
金屬幕是在樹脂板外涂層緊致細密的金屬分子組成蜂窩陣列，從四周入射的干擾光波在經過該陣列時振蕩、衰減并被吸收，這一特性使金屬幕具備超高對比度和超強的抗環境光干擾能力，黑色更黑，彩色更亮，即使置于燈光明亮的室內，甚至是在非陽光直射的戶外，均能杜絕傳統投影幕影像模糊的霧狀感，提供明亮、清透的完美圖像效果，有效成像點距超細，是普通屏幕的1/50 - 1/30。這就使顯示精細程度提升數十倍，影像清晰細膩、銳麗無比。尤其在顯示動態視頻或圖片時，極強的層次感和縱深感令影像鮮活靈動、栩栩如生，特別適合進行電影、3D動畫及游戲顯示。
金屬幕分為金屬軟幕與金屬硬幕兩種，金屬幕較傳統的珠光屏幕創造了全新的投影概念，使低流明投影設備的放映效果得到飛躍，最大程度地過濾了周圍環境的光線，大大提升了畫面的質量。
3、高清主動立體融合器

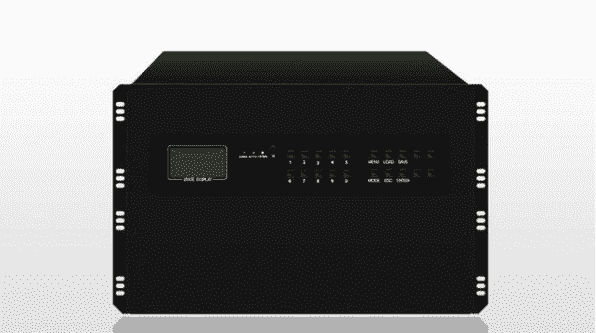

高清主動立體融合器
高清主動立體融合器是專業的高端圖形處理設備, 專為大屏幕投影無縫拼接系統而設計，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。
高清主動立體融合器采用純硬件設計，不需要操作系統支持，上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。

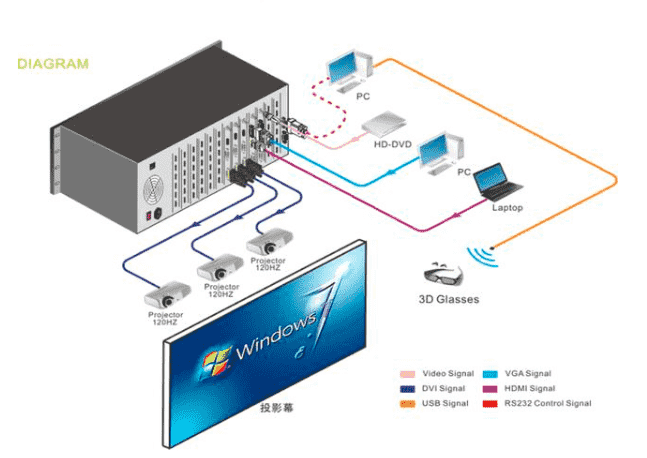

融合器運行原理圖
高清主動立體融合器具有以下特點：
自生成融合帶根據無縫拼接和顯示的特性， 自生成融合所需要的重復數據帶， 在不同投影顯示單元之間構筑融合所需要的疊加重復顯示區域。根據產品的特性，融合帶的寬度范圍為128、256、512、1024個像素點可選。當支持M×N融合時，融合帶最大寬度為256像素。
融合帶處理融合邊帶處理功能主要實現數字光學拼縫消融，內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式，用戶可以根據自主的需求，在256級范圍內進行調整。
自動色彩均衡自動色彩均衡功能可消除投影設備間的顏色和亮度差異，保證投出的大畫面色彩均一、亮度一致。
先進的純硬件設計架構與基于計算機的融合處理器方案不同，高清主動立體融合器采用了純全硬件信號處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。
窗口控制實現窗口的畫外畫平鋪，疊加，漫游，透視,縮放，任意移動等功能。
支持超過分辨率文檔高清顯示融合機器支持對2048×768、3072×768的超過分辨率文檔點對點無損顯示。
任意弧度和曲面的圖像矯正高清主動立體融合器可以支持任意弧度的弧形顯示以及曲面的矯正顯示。
三、施工案例

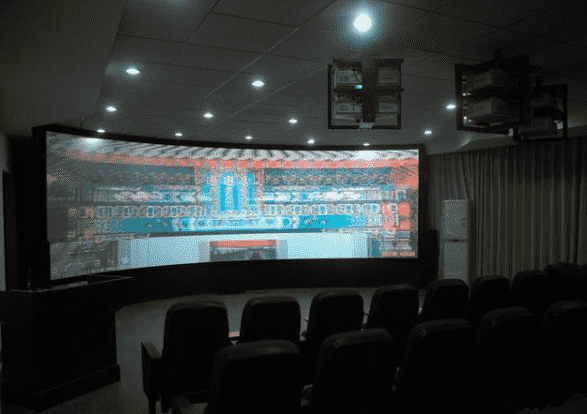

貴州大學導游實訓室

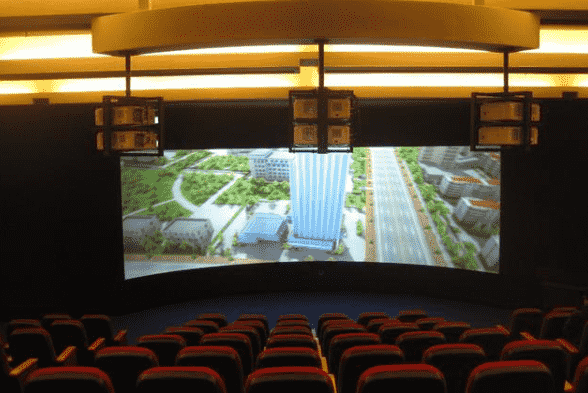

武漢輕工大學導游實訓室

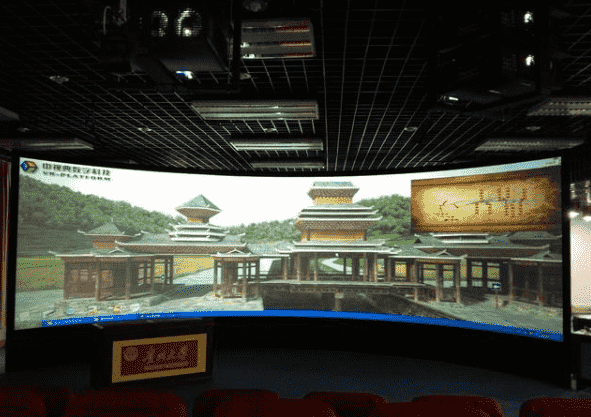

湘潭大學VR實訓室
武昌理工學院VR實訓室
